Gateway Load Balancer
AWS Gateway Load Balancer (GWLB) 是专门用于部署第三方虚拟网络设备 (防火墙、IDS/IPS、流量检测) 的负载均衡器，透明地将流量引导到这些设备进行检查。

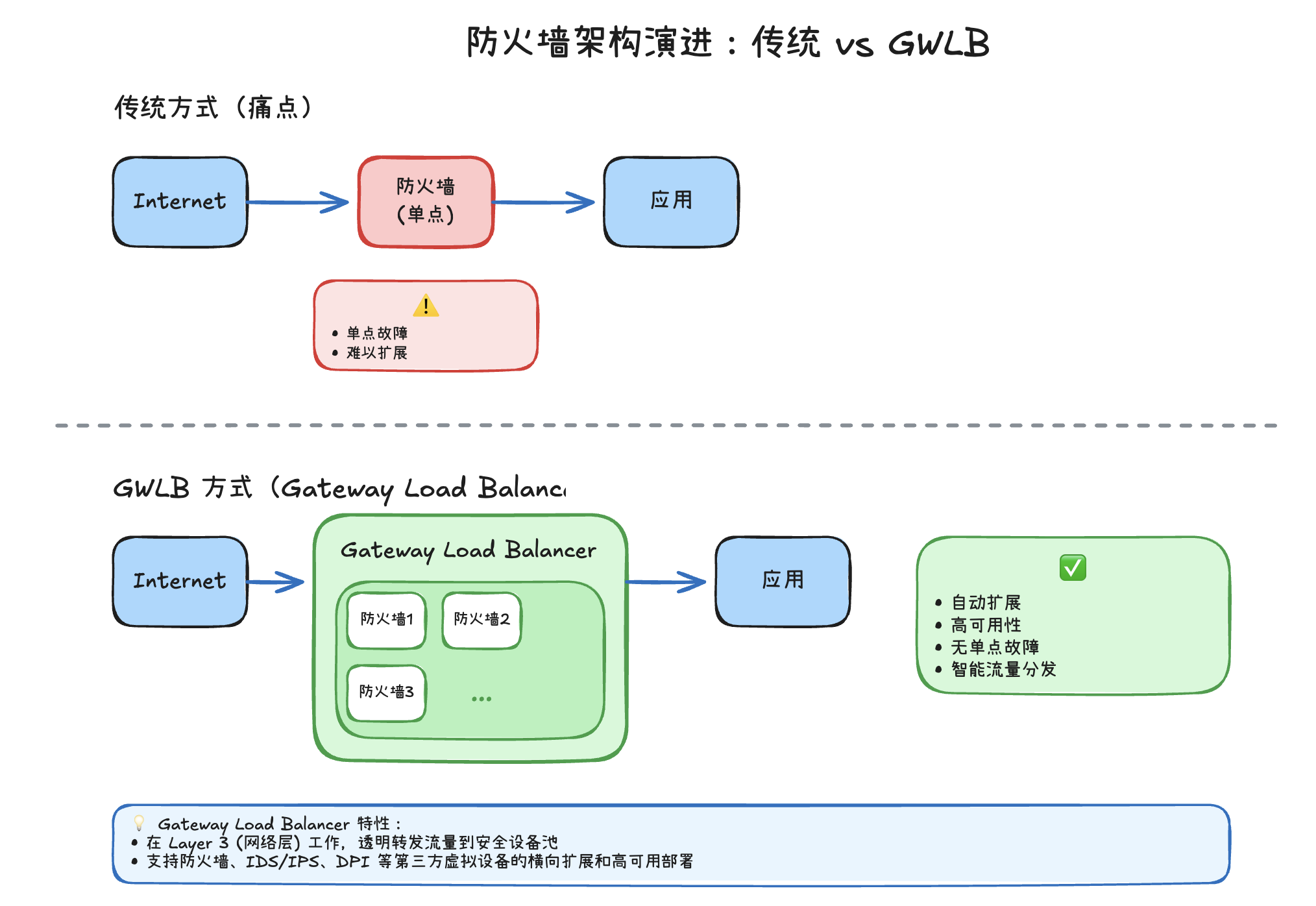

传统防火墙方式和 GWLB对比：
核心组件
| 组件 | 作用 |
|---|---|
| Gateway Load Balancer | 负载均衡器本身，分发流量 |
| GWLB Endpoint | VPC 端点，流量入口/出口 |
| Target Group | 注册虚拟设备 (防火墙等) |
工作原理
流量流向详解
1. 入站流量:
Internet → IGW → 路由到 GWLB Endpoint
→ GWLB → 防火墙检查
→ GWLB → 返回 GWLB Endpoint
→ 路由到应用
2. 出站流量:
应用 → 路由到 GWLB Endpoint
→ GWLB → 防火墙检查
→ GWLB → 返回 GWLB Endpoint
→ IGW → Internet
GWLB如何将流量发送到正确的设备
GWLB将基于五元组哈希选择目标，这意味着GWLB根据每个IP数据包中包含的以下五个组件来选择后端目标：
- IP协议（例如TCP）
- 源IP地址（例如54.11.48.21）
- 源端口（例如54001）
- 目标IP地址（例如10.1.2.113）
- 目标端口（例如HTTP的80）
通过确保双向流量的粘性，GWLB也会将返回流量的数据包发送到相同的目标。
请注意，如果相同的两台主机在两组不同的端口上进行通信，流量可能会通过两个不同的设备进行路由。
GENEVE 协议
GWLB 使用 GENEVE 封装 (端口 6081)：
原始数据包:
┌──────────────────────────┐
│ IP Header │ TCP │ Data │
└──────────────────────────┘
↓
GENEVE 封装后:
┌─────────────────────────────────────────────┐
│ GENEVE Header │ 原始 IP │ 原始 TCP │ Data │
│ (保留源信息) │ │
└─────────────────────────────────────────────┘
这样做的优点是防火墙能看到原始源/目标 IP，而不是 GWLB 的 IP
常见的GWLB架构：
与其他 LB 对比
| 特性 | ALB | NLB | GWLB |
|---|---|---|---|
| OSI 层 | L7 | L4 | L3 |
和NFW的对比
GWLB 和NFW功能非常类似，都是在专门一个VPC里清洗流量，但又稍有不同：
| Gateway Load Balancer | Network Firewall | |
|---|---|---|
| 本质 | 负载均衡器 (流量分发) | 防火墙服务 (流量检查) |
| 规则引擎 | 第三方 (Palo Alto, Fortinet等) | AWS (基于 Suricata) |
| 管理负担 | 高 (需维护设备) | 低 (托管服务) |
架构对比:
相似点:
| 相似点 | 说明 |
|---|---|
| 路由配置 | 都需要修改路由表引导流量 |
| 透明检查 | 对应用透明，无需改应用代码 |
| 入站/出站 | 都可检查双向流量 |
| 高可用 | 都支持多 AZ 部署 |
选择指南
| 场景 | 推荐 |
|---|---|
| 简单防火墙需求 | Network Firewall |
| 需要 AWS 原生托管 | Network Firewall |
| 预算有限 | Network Firewall |
| 需要特定厂商功能 | GWLB + 第三方 |
| 已有防火墙授权 | GWLB |
| 需要高级威胁防护 | GWLB + Palo Alto等 |
| 合规要求指定厂商 | GWLB |
功能对比
| 功能 | Network Firewall | GWLB + 第三方 |
|---|---|---|
| 基础包过滤 | ✓ | ✓ |
| 有状态检查 | ✓ | ✓ |
| IDS/IPS | ✓ (Suricata) | ✓ (厂商专有) |
| 域名过滤 | ✓ | ✓ |
| TLS 检查 | ✓ | ✓ |
| URL 过滤 | 有限 | 更强 |
| 威胁情报 | 基础 | 丰富 (订阅) |
| 应用识别 | 有限 | 深度 (App-ID等) |
| 管理界面 | AWS Console | 厂商专有界面 |
| 日志分析 | CloudWatch | 厂商 SIEM |
成本对比
| 项目 | Network Firewall | GWLB + 第三方 |
|---|---|---|
| 固定费用 | $0.395/端点/小时 | $0.0125/小时 + 设备费 |
| 数据处理 | $0.065/GB | $0.0035/GB + 设备处理 |
| 授权费 | 无 | 第三方订阅费 ($$$$) |
| 运维成本 | 低 | 高 |
和Network Firewall一样，GWLB也是分为南北流量和东西流量控制：

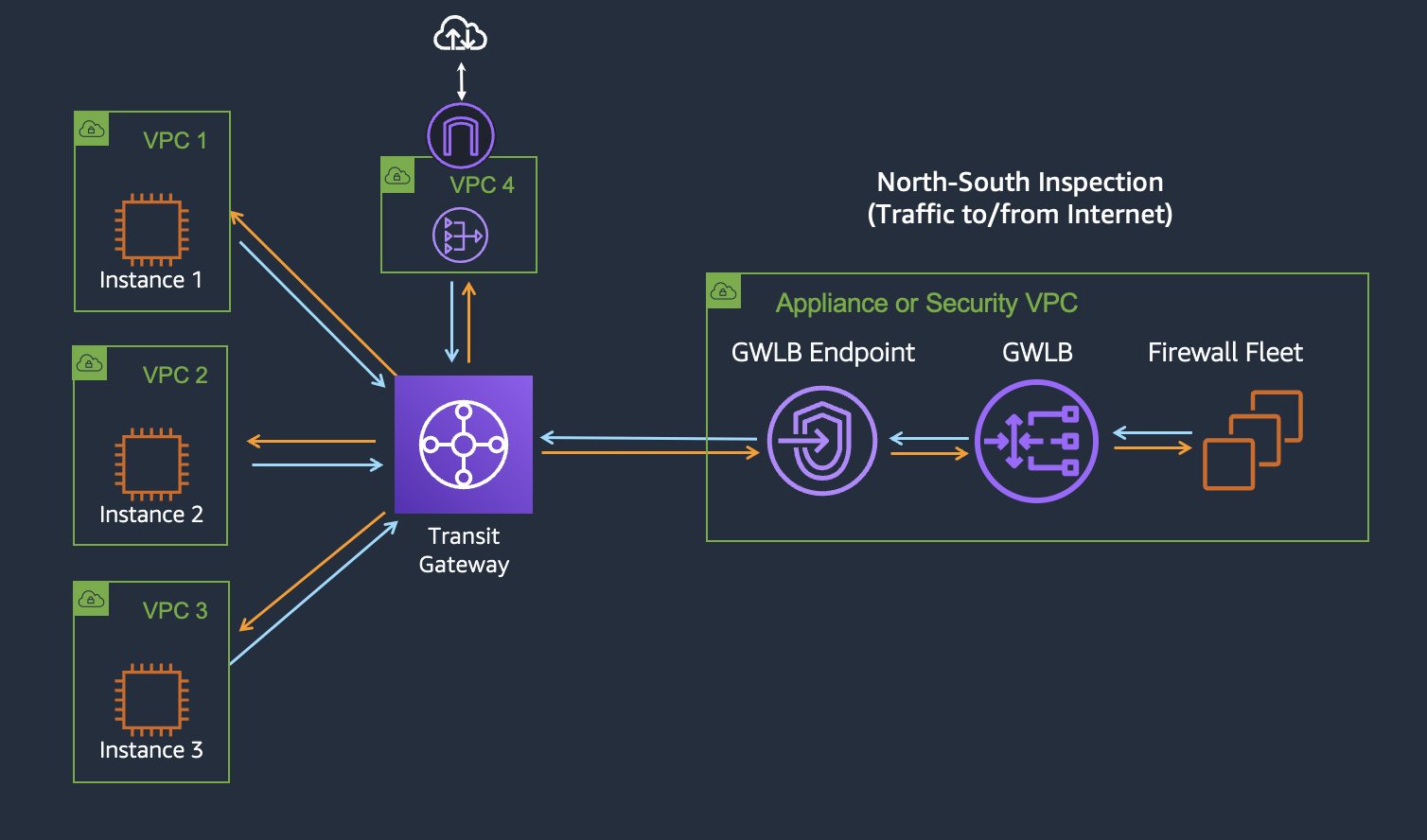

南北流量

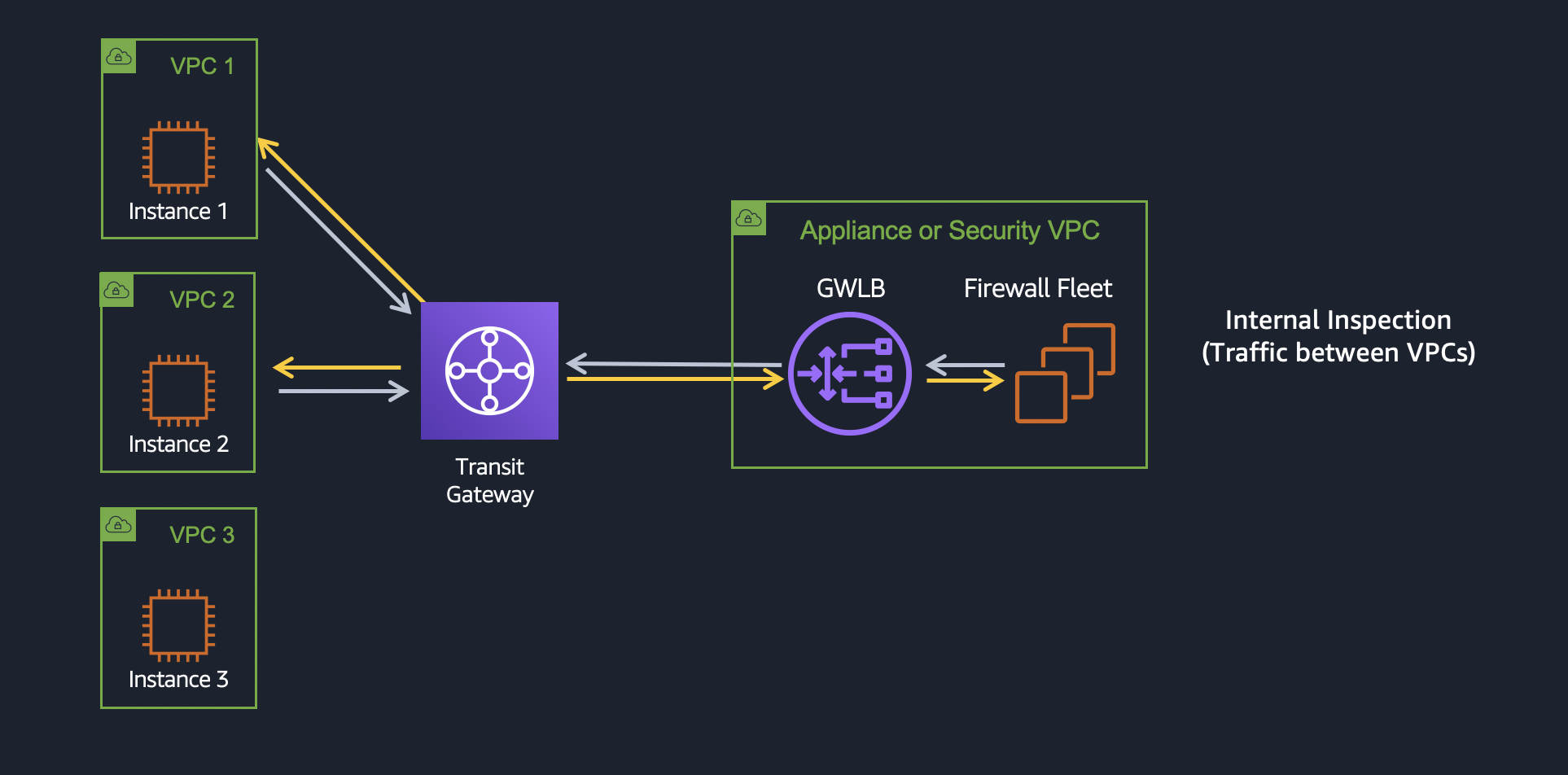

东西流量
