设置DX连接

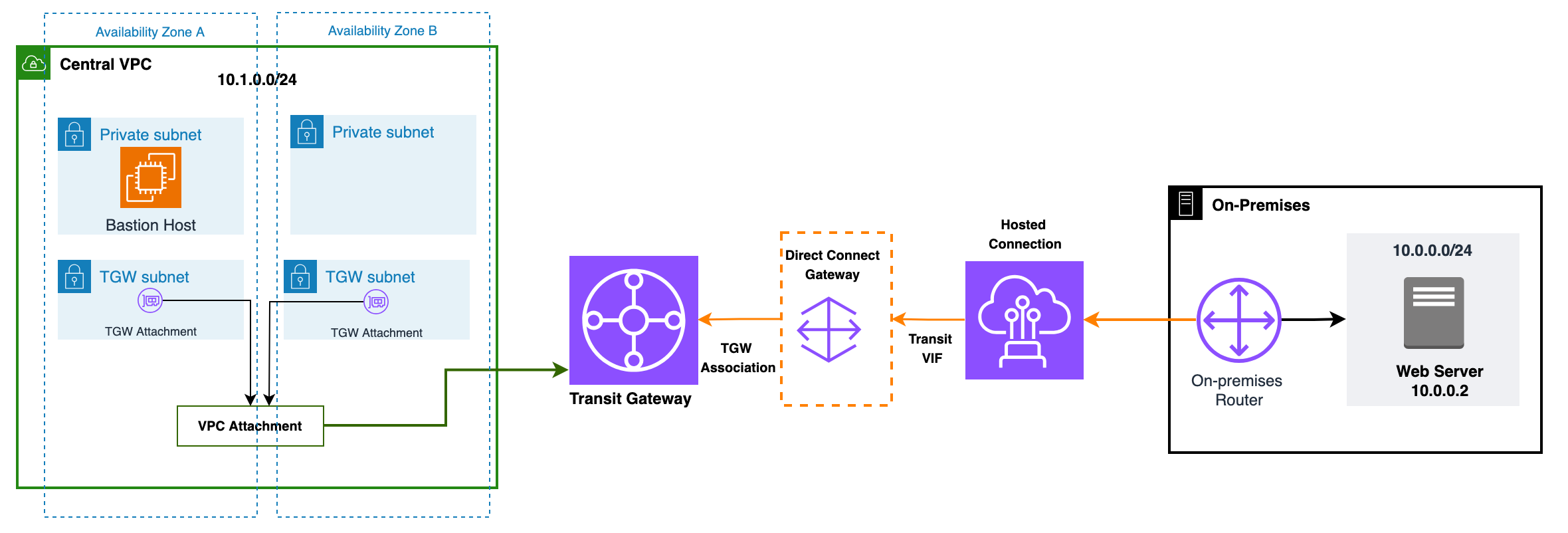

以下是我们将要进行实验的网络架构：

创建并关联 Direct Connect Gateway

首先，创建一个 Direct Connect gateway（DXGW）并将其与预先存在的 Transit Gateway 关联。这将允许连接到 Transit Gateway 的 VPC 通过 Direct Connect gateway 与on-prem环境进行通信。

打开 AWS Direct Connect 控制台, 从左侧菜单点击 Direct Connect gateways, 点击 Create Direct Connect gateway。

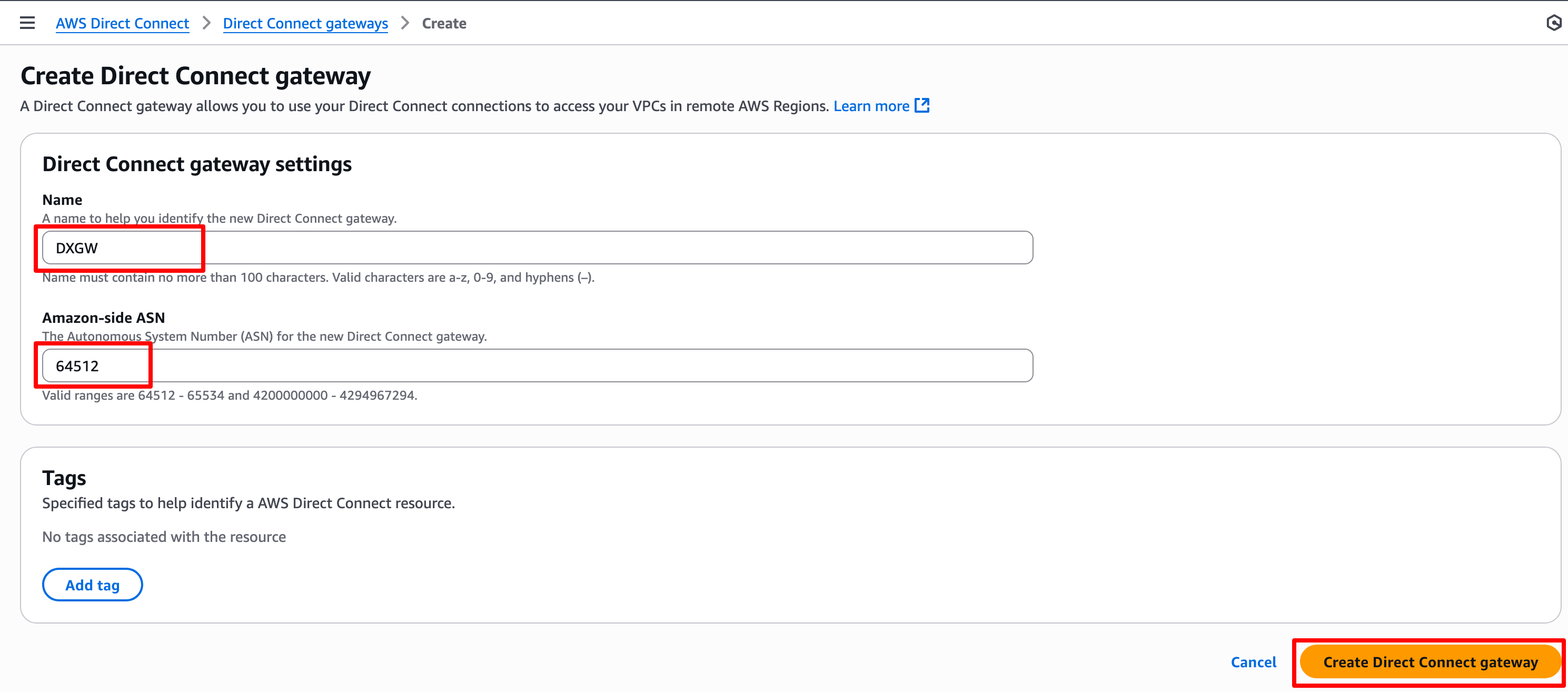

为 Direct Connect gateway 输入 Name 和 Amazon side ASN。我们可以使用 AS # 64512 作为 AWS 侧的 BGP ASN。

ASN（Autonomous System Number） 是 BGP 路由的唯一标识符。我们将 ASN 64512 分配给 Direct Connect Gateway，并为 Transit Gateway 分配单独的 ASN，以便它们可以通过 BGP 交换路由，并在 AWS 和本地网络之间建立连接。

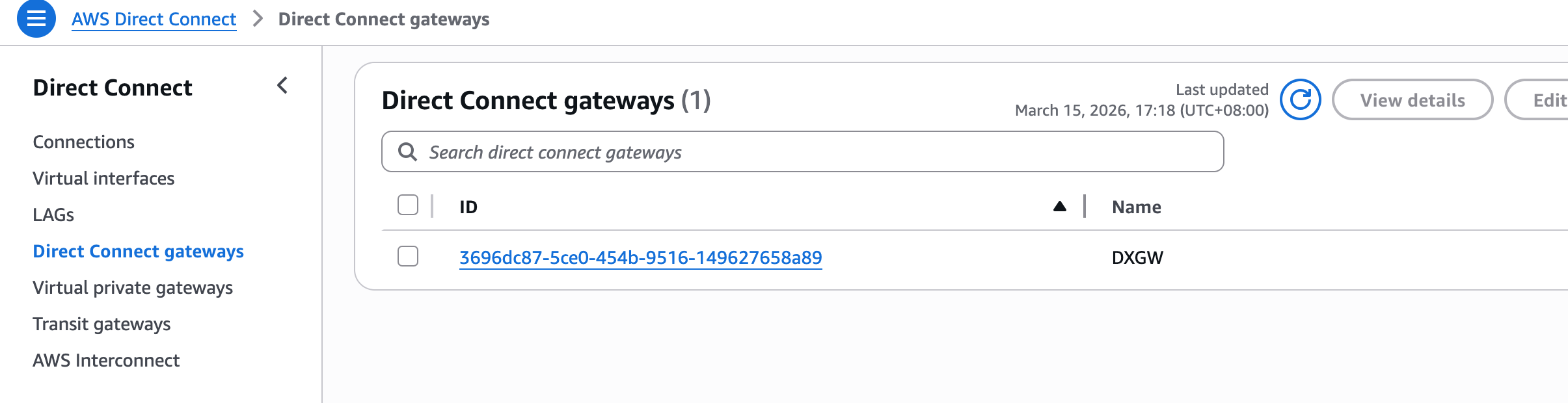

最后，点击 Create Direct Connect gateway 以创建 gateway。

image-20260315171839357

接下来，我们将 Transit gateway（TGW） 与 Direct Connect gateway 关联，以建立 AWS 环境与本地环境之间的连接。

从侧边菜单点击 Direct Connect gateways, 点击之前创建的 Direct Connect gateway 的 ID。

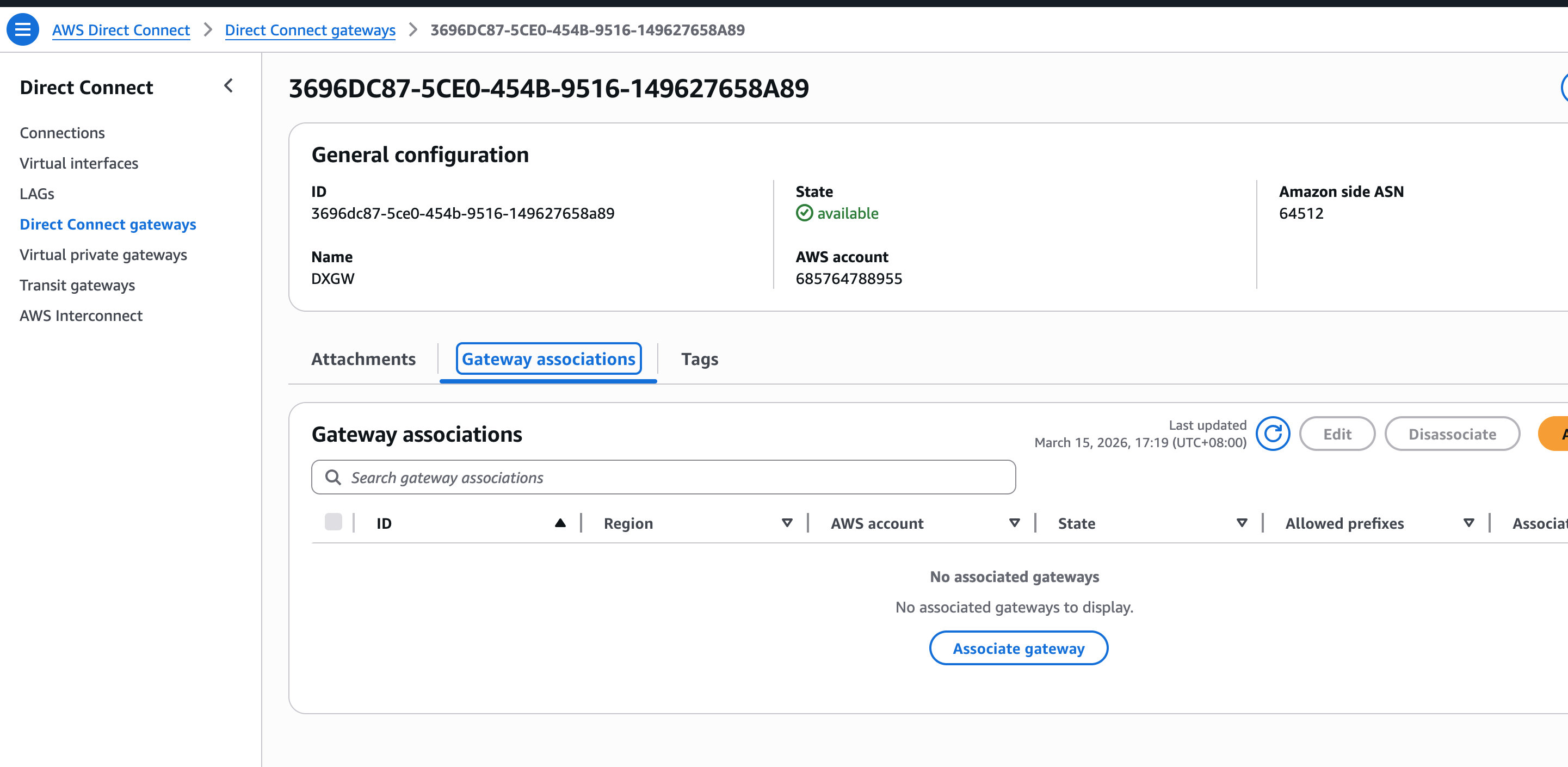

进入 Direct Connect gateway 详情页面后，点击 Gateway Association 选项卡，然后点击 Associate gateway。

image-20260315171934539

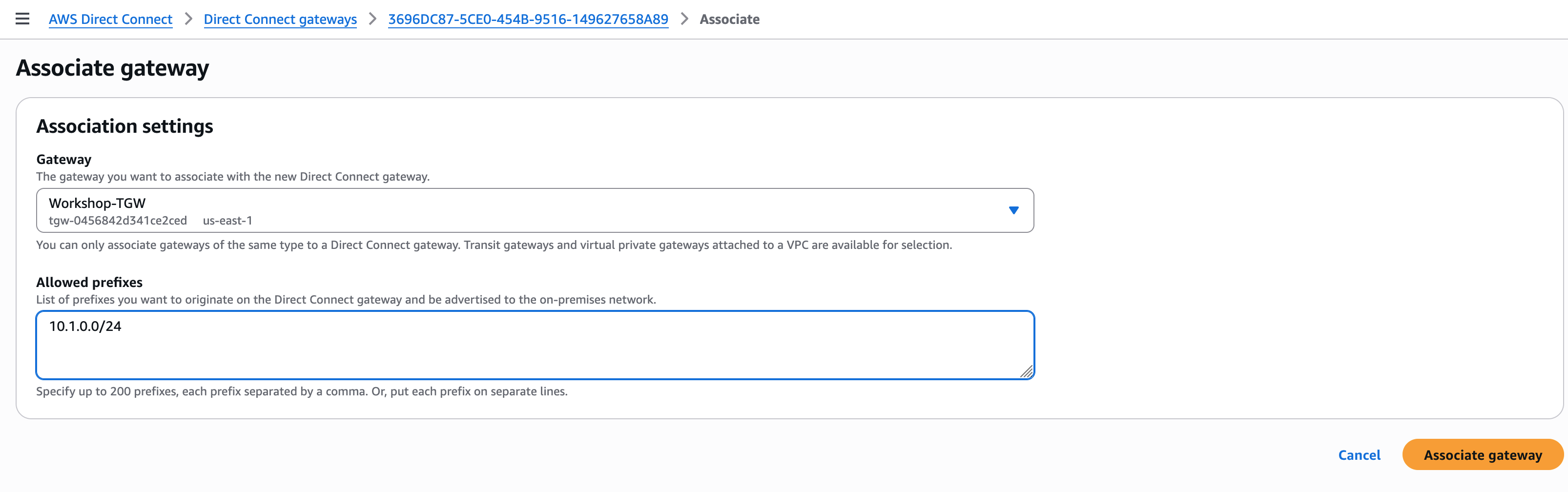

选择Workshop-TGW, 在 Allowed Prefixes 文本框中，我们将包含要向本地环境通告的 VPC 的 CIDR。在此字段中输入 10.1.0.0/24。点击 Associate gateway 完成此步骤。

image-20260315172020492

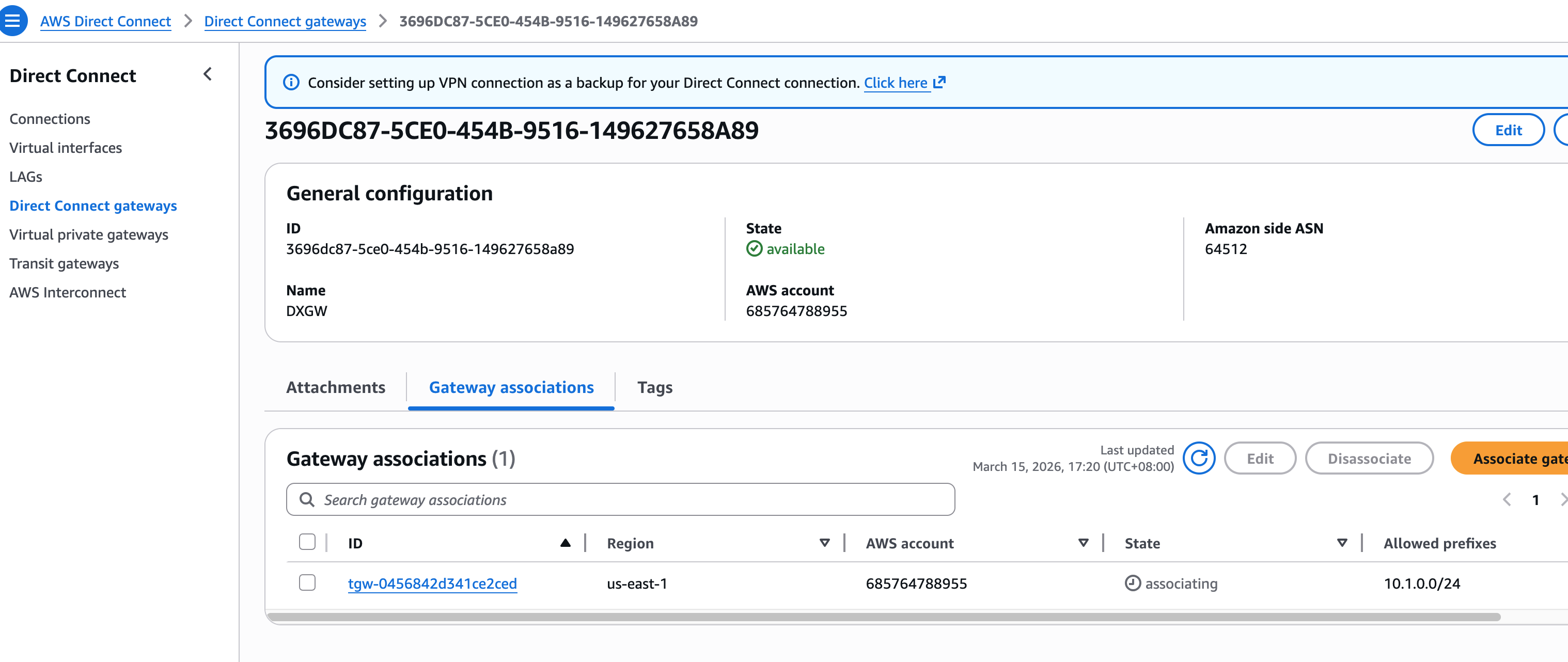

我们将注意到关联现在显示为 associating 状态。将 TGW 关联到 Direct Connect Gateway 需要几分钟时间:

image-20260315172041091

订购 Direct Connect Hosted Connection

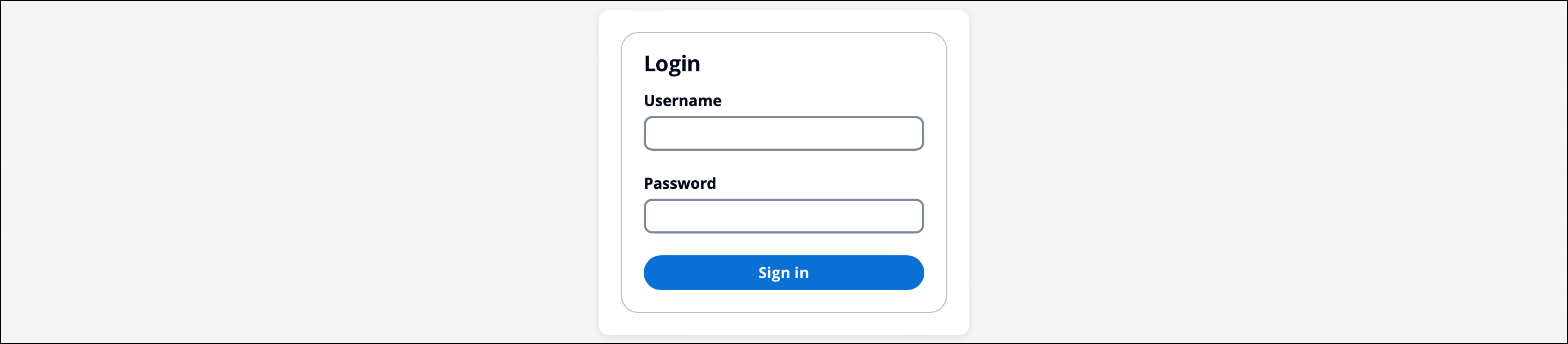

登录到订购平台：

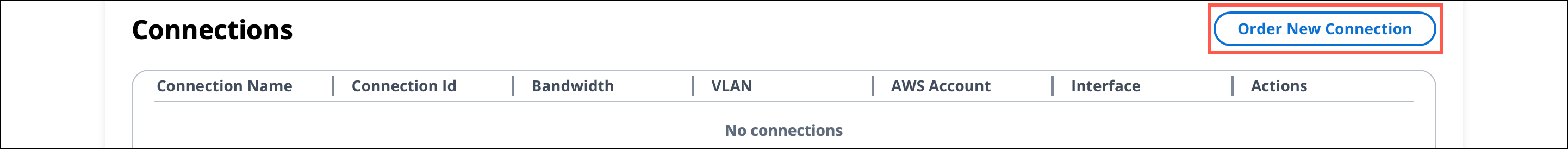

从左侧菜单中点击 Order Direct Connect。

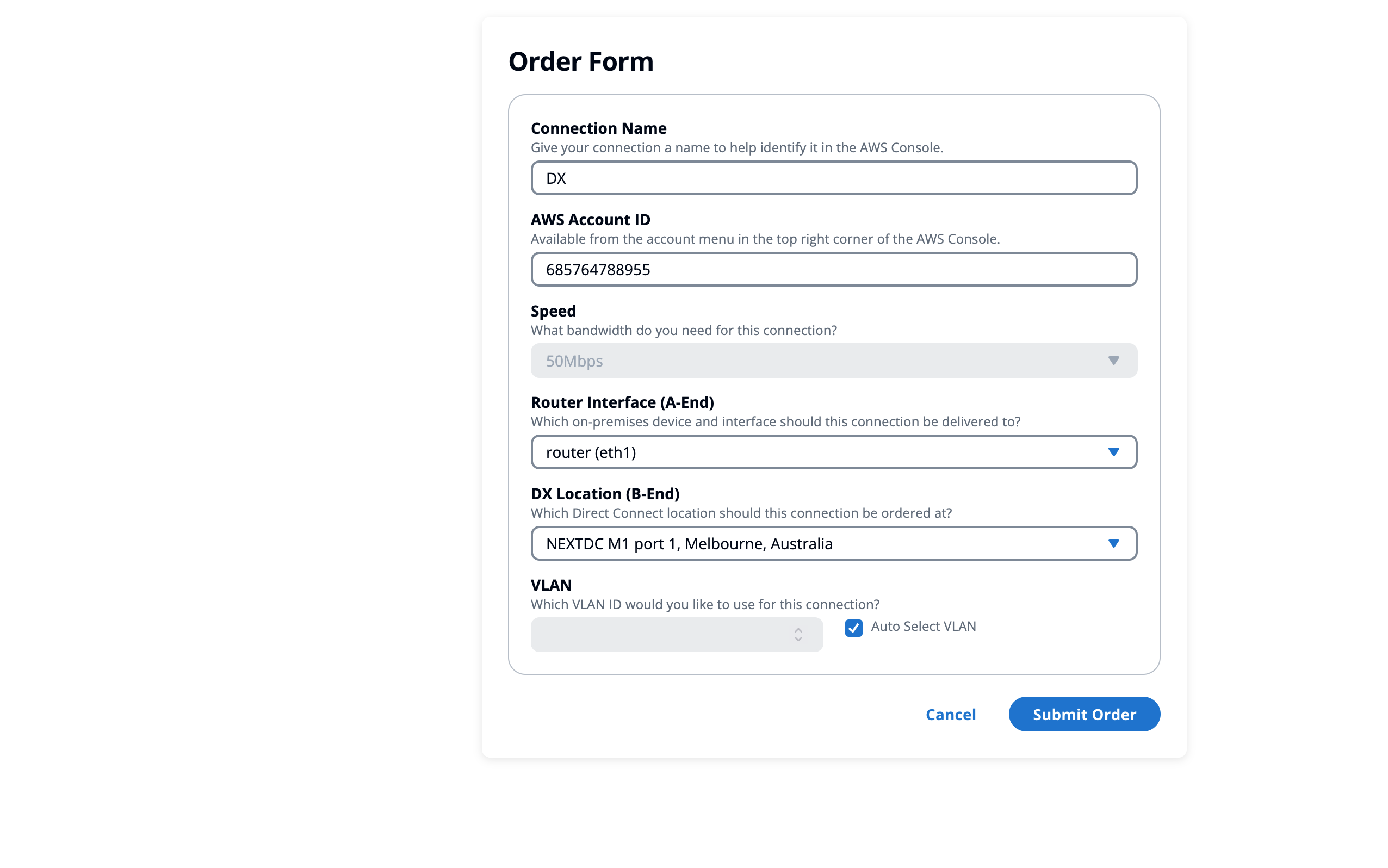

在订单表单中输入连接详细信息，然后点击 Submit Order。

  • Connection Name: DX
  • AWS Account Id: 使用当前id
  • Router Interface (A-End): router (eth1)
  • DX Location (B-End): 选择任意可用位置

image-20260315172259463

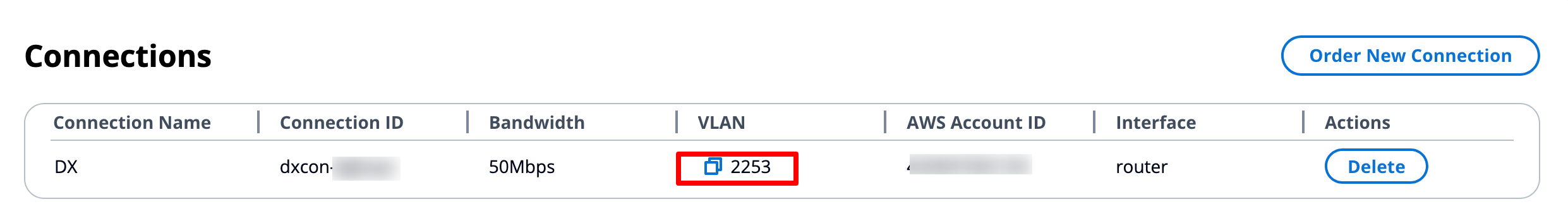

我们将在列表中看到我们的新连接。请记录在订购连接时收到的 VLAN ID，后续将用到：

订购流程可能需要几分钟时间，Hosted Connection 才会出现在我们的 AWS 账户中。

接受 Hosted Connection

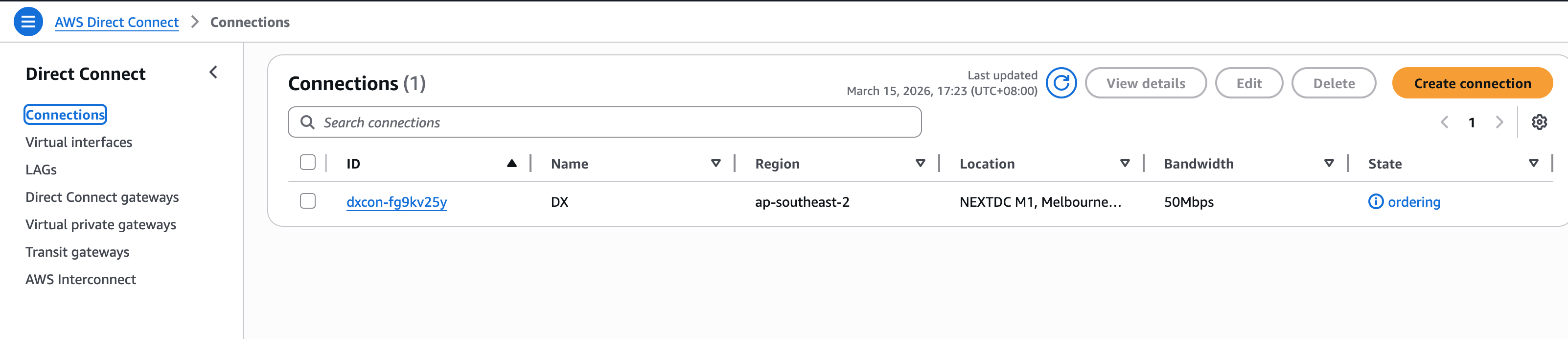

打开 AWS Direct Connect 控制台。从导航菜单中点击 Connections。我们将看到一个状态为 Ordering 的连接。这意味着该接口正在等待我们接受使用。点击连接 ID。

image-20260315172401021

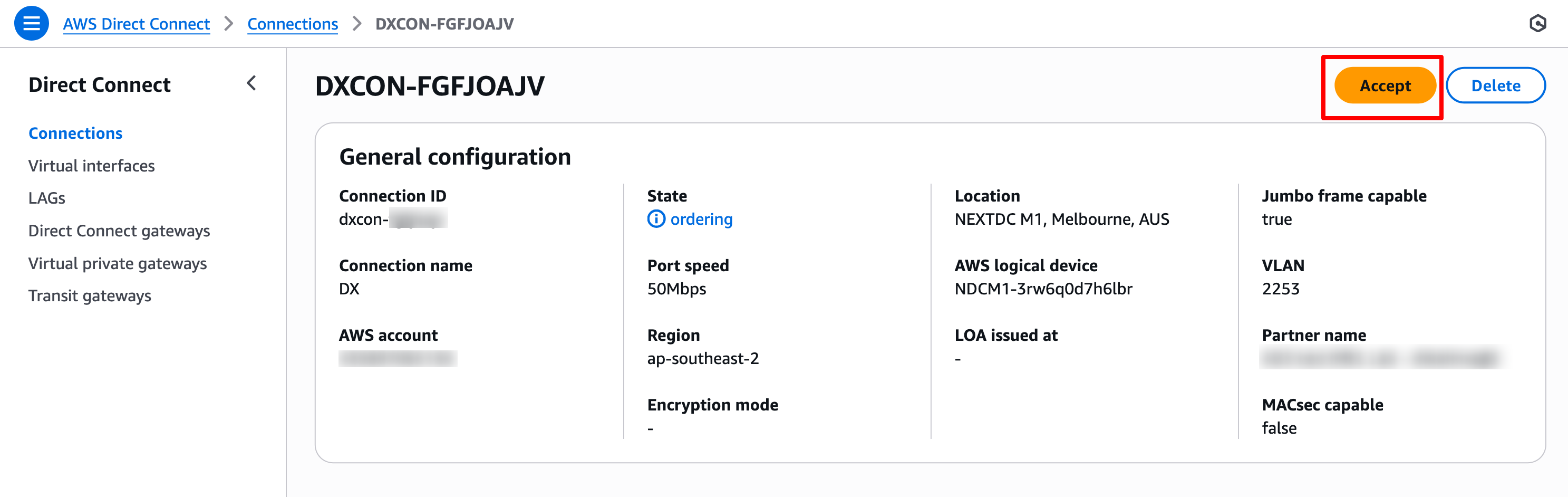

点击 Accept 按钮。

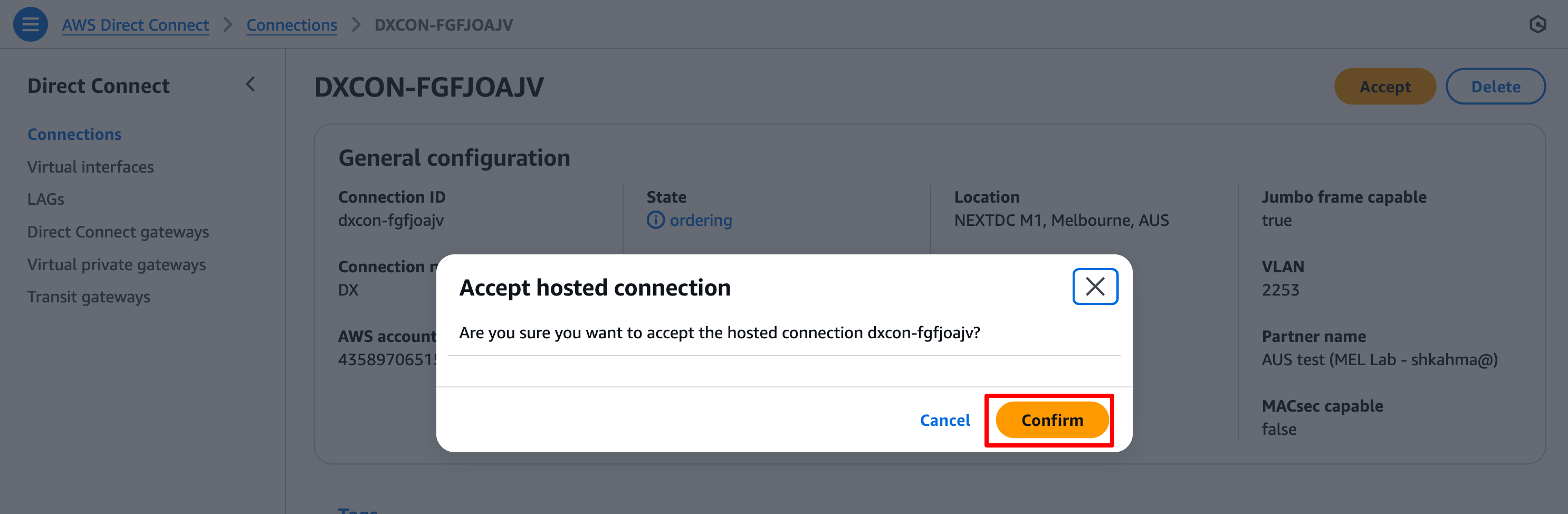

点击 Confirm 按钮。

连接状态从 pending 变为 available 可能需要几分钟时间。
